18.06.2012
Здравствуйте! Любой, за исключением самых простых, электромонтаж, неизбежно ставит перед монтажником задачу соединения проводов. Ответвления к розеткам, выключатели, переходы с жесткого кабеля на гибкий шнур - все это требует установки распределительных коробок, внутри которых и будут выполняться необходимые соединения.
В середине 20 века, такие соединения выполнялись скрутками проводов. Опрессовка, пайка и сварка применялись лишь для ответственных участков, подверженных механическим воздействиям и коррозии. Но постепенно, клеммы начали применяться и в быту. Во многом это произошло потому, что клемма снижает фактор риска от бестолкового монтажника, то есть дает стабильное, ожидаемое качество и надежность электроустановки.
В наши дни стандартами (ПУЭ 7, 2.1.21) установлено пять способов соединений проводов и жил кабелей в сетях 380/220 Вольт.

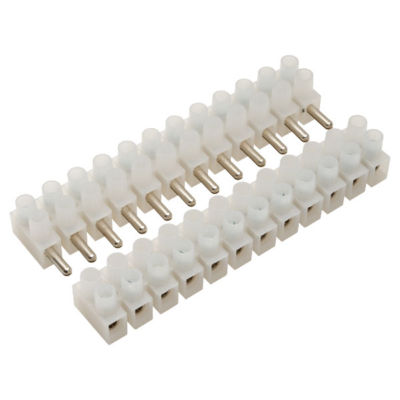

1) Винтовые клеммы.
Преимущества в низкой стоимости, общедоступности и возможности разборки соединения.
Недостатки: необходимость "протягивания" винтов с периодичностью раз в полгода, низкое качество клемм, имеющихся в продаже, большее время, необходимое на монтаж. Для правильной электропроводки я рекомендовал бы использовать винтовые клеммы там, где нужно временное присоединение, например для лампочек-"времянок" и пробных пусков электрооборудования.
Для постоянной проводки такие клеммы допустимы при двух условиях. Во-первых они должны быть качественными, например фирмы Legrand. Во-вторых, общее число соединений во всей электроустановке (на предприятии или в жилом доме) должно быть небольшим, иначе "подтягивание" винтов "съест" в экономическом плане всю выгоду от применения винтовых клеммников.

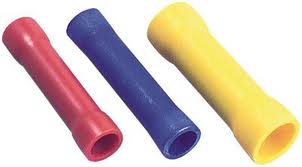

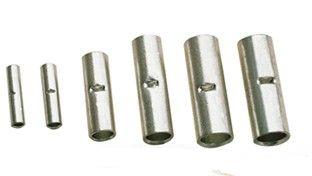

2) Опрессовка.
Преимущества - стабильное качество
соединения, которое не требует обслуживания, отсутствие необходимости в распределительной коробке, при должно выполненной изоляции, возможность соединения жил разного сечения и из разных металлов, при правильно подобранных гильзах и муфтах.
Недостатки - необходимость специального дорогостоящего инструмента, невозможность разборки соединения, количество ответвлений не превышает одного, т. е. при необходимости вывести из одной точки сразу несколько линий в разные стороны, такой способ соединения отпадает.
Такое соединение идеально подходит в случаях, когда нужно соединить два кабеля "стык в стык" или когда нужно спрятать место контакта под штукатурку или под землей.
Кроме соединения, опрессовка также применяется для замоноличивания концов гибких жил. Эту нужно потому, что большинство присоединительных клемм электроприборов, розеток и выключателей в России, не допускает присоединения многопроволочной жилы.
Из российских производителей клещей для опресовки и самих гильз с наконечниками, можно порекомендовать фирму "КВТ", которая поставляет на наш рынок качественную продукцию по невысоким, в сравнении с европейскими производителями, ценам.

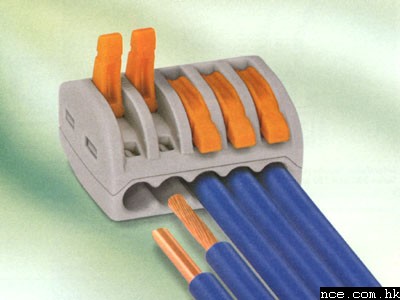

3) Пружинные клеммы.
Самая передовая разновидность клемм. Ее
преимущества - простота монтажа, возможность соединения медных жестких, медных гибких и алюминиевых жил в любой комбинации, стабильное качество соединения, не зависящее от опыта монтажника.
Недостатки - сравнительно высокая стоимость, немного большие, по сравнению с другими клеммами, габариты, отсутствие в продаже пружинных клемм на большие (выше 40 Ампер) токи, хотя в принципе они производятся.
Такие клеммы, при условии их высокого качества (фирмы Phoenix Contact, WAGO, Weidmuller, 3M), можно рекомендовать во всех случаях, когда качество соединения важнее стоимости клемм.
При комплектовании, нужно обращать внимание на характеристики клемм, так как для разных жил, как по сечению, так и по материалу, предназначены разные клеммы.

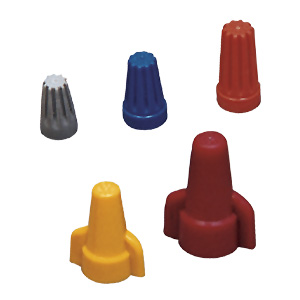

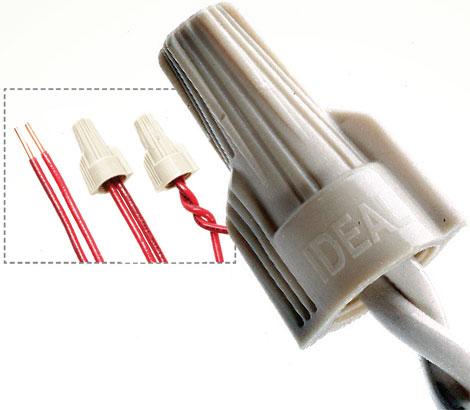

4) Скрутка с колпачком СИЗ. Это наиболее
экономичный способ соединения, выполняемый путем скручивания нескольких жил в одну скрутку с помощью специального пластмассового колпачка с жесткой пружиной внутри, который на нашем рынке можно найти под маркой "СИЗ".
Их преимущества, как было уже сказано, низкая стоимость, а также малые габариты соединения, быстрота монтажа и отсутствие необходимости в специальных инструментах.
Недостатки - более низкое качество соединения, которое "плавает" в зависимости от качества колпачков и опыта монтажника.
Такое соединение можно рекомендовать для электромонтажа в нежилых помещениях, например служебных проходах, подвалах, в уличной электропроводке, на складах с негорючей продукцией, и т. д. В целом это неплохой способ соединения, недаром в США он распространен почти повсеместно и
называется полушутливо "pigtail" - "косичка". Но у нас все его преимущества на корню загублены крайне низким качеством колпачков.
Так что если вам удастся раздобыть колпачки европейского (Legrand) или американского (3M) производства, и вы не новичок в электромонтаже, их можно использовать смело. Но будут ли качественные колпачки выгоднее пружинных клемм, уже вопрос.
5) Пайка или сварка. Я объединил эти два способа соединения в один, по причине их схожести и специфичности.
Преимущества: надежность соединения, малый размер, долговечность.
Недостатки: необходимость приборов для сварки или пайки (в том числе и на высоте), зависимость от опыта монтажника, большие временные затраты.
В среде электромонтажников существует целый "клан", в основном из старых мастеров, убежденных, что все, кроме пайки или сварки это ненадежная халтура. Рискуя навлечь на себя их гнев, все же выскажу мнение, что, по сравнению например с пружинными клеммами, пайка или сварка - не лучший выбор.
Да, место соединения при пайке или сварке теоретически способно остаться целым до 100 лет. Но к чему такая долговечность, когда прочие элементы электропроводки - розетки, выключатели, светильники, да и сами провода с кабелями, служат от силы 30 лет, после чего их приходится менять? Не лучше ли доверить безопасность людей и оборудования стабильному заводскому качеству пружинных клемм, чем полагать ее на мастера, который, будь он хоть трижды профессионалом, не застрахован от ошибки?
Решать вам, но по-моему, пайка и сварка, вместе с простой скруткой, это прошлое.
Я перечислил все допустимые способы соединения жил электропроводки. Напомню еще раз, что простая скрутка, так же как и соединение гибкого провода с жестким или медного с алюминиевым, без специальных мер (пружинные клеммы, опрессовка), недопустимо. Так что удачи и профессионализма!
В середине 20 века, такие соединения выполнялись скрутками проводов. Опрессовка, пайка и сварка применялись лишь для ответственных участков, подверженных механическим воздействиям и коррозии. Но постепенно, клеммы начали применяться и в быту. Во многом это произошло потому, что клемма снижает фактор риска от бестолкового монтажника, то есть дает стабильное, ожидаемое качество и надежность электроустановки.
В наши дни стандартами (ПУЭ 7, 2.1.21) установлено пять способов соединений проводов и жил кабелей в сетях 380/220 Вольт.
1) Винтовые клеммы.
Преимущества в низкой стоимости, общедоступности и возможности разборки соединения.
Недостатки: необходимость "протягивания" винтов с периодичностью раз в полгода, низкое качество клемм, имеющихся в продаже, большее время, необходимое на монтаж. Для правильной электропроводки я рекомендовал бы использовать винтовые клеммы там, где нужно временное присоединение, например для лампочек-"времянок" и пробных пусков электрооборудования.
Для постоянной проводки такие клеммы допустимы при двух условиях. Во-первых они должны быть качественными, например фирмы Legrand. Во-вторых, общее число соединений во всей электроустановке (на предприятии или в жилом доме) должно быть небольшим, иначе "подтягивание" винтов "съест" в экономическом плане всю выгоду от применения винтовых клеммников.
2) Опрессовка.
Преимущества - стабильное качество
соединения, которое не требует обслуживания, отсутствие необходимости в распределительной коробке, при должно выполненной изоляции, возможность соединения жил разного сечения и из разных металлов, при правильно подобранных гильзах и муфтах.
Недостатки - необходимость специального дорогостоящего инструмента, невозможность разборки соединения, количество ответвлений не превышает одного, т. е. при необходимости вывести из одной точки сразу несколько линий в разные стороны, такой способ соединения отпадает.
Такое соединение идеально подходит в случаях, когда нужно соединить два кабеля "стык в стык" или когда нужно спрятать место контакта под штукатурку или под землей.
Кроме соединения, опрессовка также применяется для замоноличивания концов гибких жил. Эту нужно потому, что большинство присоединительных клемм электроприборов, розеток и выключателей в России, не допускает присоединения многопроволочной жилы.
Из российских производителей клещей для опресовки и самих гильз с наконечниками, можно порекомендовать фирму "КВТ", которая поставляет на наш рынок качественную продукцию по невысоким, в сравнении с европейскими производителями, ценам.
3) Пружинные клеммы.
Самая передовая разновидность клемм. Ее
преимущества - простота монтажа, возможность соединения медных жестких, медных гибких и алюминиевых жил в любой комбинации, стабильное качество соединения, не зависящее от опыта монтажника.
Недостатки - сравнительно высокая стоимость, немного большие, по сравнению с другими клеммами, габариты, отсутствие в продаже пружинных клемм на большие (выше 40 Ампер) токи, хотя в принципе они производятся.
Такие клеммы, при условии их высокого качества (фирмы Phoenix Contact, WAGO, Weidmuller, 3M), можно рекомендовать во всех случаях, когда качество соединения важнее стоимости клемм.
При комплектовании, нужно обращать внимание на характеристики клемм, так как для разных жил, как по сечению, так и по материалу, предназначены разные клеммы.
4) Скрутка с колпачком СИЗ. Это наиболее
экономичный способ соединения, выполняемый путем скручивания нескольких жил в одну скрутку с помощью специального пластмассового колпачка с жесткой пружиной внутри, который на нашем рынке можно найти под маркой "СИЗ".
Их преимущества, как было уже сказано, низкая стоимость, а также малые габариты соединения, быстрота монтажа и отсутствие необходимости в специальных инструментах.
Недостатки - более низкое качество соединения, которое "плавает" в зависимости от качества колпачков и опыта монтажника.
Такое соединение можно рекомендовать для электромонтажа в нежилых помещениях, например служебных проходах, подвалах, в уличной электропроводке, на складах с негорючей продукцией, и т. д. В целом это неплохой способ соединения, недаром в США он распространен почти повсеместно и
называется полушутливо "pigtail" - "косичка". Но у нас все его преимущества на корню загублены крайне низким качеством колпачков.
Так что если вам удастся раздобыть колпачки европейского (Legrand) или американского (3M) производства, и вы не новичок в электромонтаже, их можно использовать смело. Но будут ли качественные колпачки выгоднее пружинных клемм, уже вопрос.
5) Пайка или сварка. Я объединил эти два способа соединения в один, по причине их схожести и специфичности.
Преимущества: надежность соединения, малый размер, долговечность.
Недостатки: необходимость приборов для сварки или пайки (в том числе и на высоте), зависимость от опыта монтажника, большие временные затраты.
В среде электромонтажников существует целый "клан", в основном из старых мастеров, убежденных, что все, кроме пайки или сварки это ненадежная халтура. Рискуя навлечь на себя их гнев, все же выскажу мнение, что, по сравнению например с пружинными клеммами, пайка или сварка - не лучший выбор.
Да, место соединения при пайке или сварке теоретически способно остаться целым до 100 лет. Но к чему такая долговечность, когда прочие элементы электропроводки - розетки, выключатели, светильники, да и сами провода с кабелями, служат от силы 30 лет, после чего их приходится менять? Не лучше ли доверить безопасность людей и оборудования стабильному заводскому качеству пружинных клемм, чем полагать ее на мастера, который, будь он хоть трижды профессионалом, не застрахован от ошибки?
Решать вам, но по-моему, пайка и сварка, вместе с простой скруткой, это прошлое.
Я перечислил все допустимые способы соединения жил электропроводки. Напомню еще раз, что простая скрутка, так же как и соединение гибкого провода с жестким или медного с алюминиевым, без специальных мер (пружинные клеммы, опрессовка), недопустимо. Так что удачи и профессионализма!
Евгений Потапчук
