Итак, у вас есть деревянный дом, дача или бытовка и ее нужно оснастить электричеством, так как без него ни света, ни телевизора, ни еды (холодильника и электроплитки) не будет. Как это сделать правильно, с минимумом затрат и по возможности из материалов, которые можно без проблем найти в продаже? Давайте разберемся.

Прежде всего, заглянем в правила и нормы. Свод правил по проектированию СП 31-110-2003, для домов в горючими конструкциями, то есть, в частности, деревянных предлагает в таблице 14.2 два варианта прокладки электропроводки. Первый:

«Открыто: в специальных коробах, удовлетворяющих требованиям НПБ 246. Допускается прокладка одиночным кабелем с медными жилами сечением не более 6 мм2 , не распространяющими горение, без подкладки».

Второй:

«Скрыто: в металлических трубах — кабелями и изолированными проводами; под слоем штукатурки — кабелем, не распространяющим горение, по намету штукатурки».

Теперь обратимся к ГОСТ Р 53315—2009, который поможет нам выбрать правильный кабель для проводки. В таблице 2, находим следующее соответствие:

«Тип исполнения кабельного изделия: «нг-LS» - Для групповой прокладки с учетом объема горючей загрузки в кабельных сооружениях и помещениях внутренних электроустановок, в том числе в жилых и общественных зданиях».

Так как менее дорогие исполнения кабеля для жилых помещений использовать запрещено, а более дорогие в нашем случае использовать нет смысла (да вы их в магазине и не найдете), останавливаемся на кабеле с исполнением “нг-LS”, а именно — ВВГнг-LS , так как кабели других марок с этим исполнением вы опять же вряд ли где-то найдете.

Вернемся к способу прокладки. Скрытая проводка в деревянном доме возможна, но, как видно из правил, требует закладки в стены металлических труб. Это сопряжено большими трудностями, как по причине необходимости вырезать штробы под трубы, так и из-за сопуствующего снижения несущей способности стен, которое требует грамотного расчета, если, конечно, вы не хотите, чтобы ваш дом развалился под собственным весом.

Второй вариант — под слоем штукатурки, более реалистичный, но только в том случае, если вы захотите возиться с штукатуркой. Что по мне, так гораздо лучше оставить голые деревянные стены, либо обшить их вагонкой, для красоты. Это и экологичнее и красивее и проще. Посему, предлагаю остановиться на самом практичном варианте — открытой проводке с использованием коробов или кабель-каналов, что одно и то же. Специально для буквоедов уточню — прокладку открытого провода по стене я вообще не рассматриваю как вариант. Это некрасиво и небезопасно, несмотря на то, что допускается нормами.

Что же нам понадобится? Вначале нужно разобраться с трассами прокладки кабеля. Определитесь, в каком месте будет стоять распределительный щиток с автоматами. Это обычно стена, через которую осуществляется ввод, рядом с дверью, но не обязательно. Распредщиток будет точкой, от которой мы будем «плясать».

Обозначьте места, в которых вам нужны розетки и выключатели, а также точки крепления светильников. Если будут использоваться нагрузки мощнее 5 кВт, например электроплита, их нужно отметить особо.

Возьмите лист бумаги и выпишите в колонку все помещения вашего дома: кухню, комнаты, кладовые, чердак и подвал. Отдельной строкой нужно записать уличную проводку. Подумайте, каким образом будет лучше сгруппировать проводку: каждую комнату, либо все комнаты вместе, либо отдельно кухню и отдельно все остальное. дайте простор для своей фантазии. Если вы сомневаетесь в группировании проводки, можно сделать так:

1 линия: розетки кухни;
2 линия: розетки комнат;
3 линия: розетки подсобных помещений внутри дома: кладовых, чердака, подвала и т. п.;
4 линия: розетки и свет для улицы;
5 линия: светильники в доме;
6 линия: мощный электроприбор (если нужно).

Для розеток и смешанной нагрузки понадобится кабель ВВГнг-LS 3х2,5, для светильников — ВВГнг-LS 3х1,5. Для мощных приборов до 7 кВт поднадобится кабель ВВГнг-LS 3х4, до 8,5 кВт — 3х6. Автоматические выключатели, соответственно: для розеток 16 А, для светильников 10 А, для нагрузок до 7 кВт — 32 А, до 8,5 кВт — 40 А.

Далее понадобится еще один лист бумаги. Набросайте на нем примерный план вашего дома, отметьте место установки распредщитка и все розеток, выключателей и светильников (лист лучше взять побольше). Объедините все эти «точки» по группам — обведите каждую группу линией.

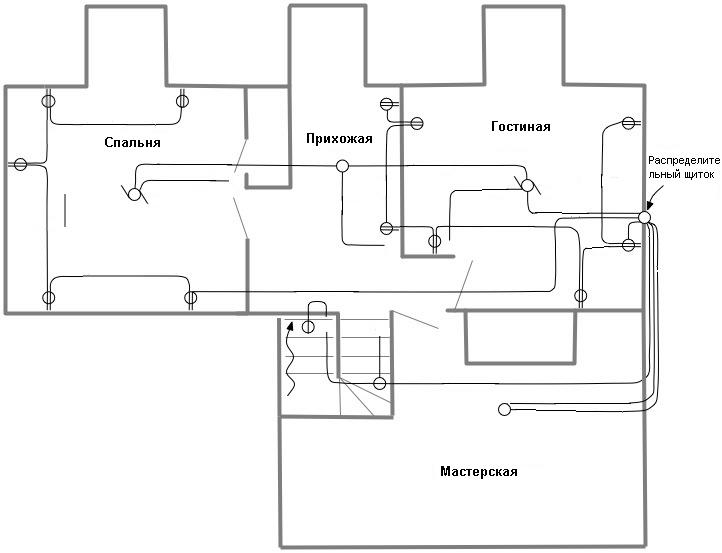

  Теперь попробуйте провести линию от распредщитка к каждой группе, стараясь вести ее так, как она проходила бы в реальности: вдоль стен, вокруг дверных коробок и оконных проемов, со спусками подъемами. Это работа неспешная и скорее всего план придется рисовать еще и еще раз. В итоге у вас должна получиться схема прохождения всех кабелей, без их пересечений и нелепых траекторий, вроде петель или диагональных «срезов». Это работа на языке специалистов называется «трассировкой» (см. рисунок).

Возьмите вашу схему и подсчитайте длину всех отрезков кабеля. Выпишите их в столбик, примерно так:

1) ВВГнг-LS 3х1,5 — 15 м
2) ВВГнг-LS 3х1,5 — 22 м
3) ВВГнг-LS 3х1,5 — 8 м
4) ВВГнг-LS 3х2,5 — 16 м
5) ВВГнг-LS 3х2,5 — 35 м
6) ВВГнг-LS 3х2,5 — 25 м
7) ВВГнг-LS 3х4 — 31 м

Сложите длины всех однотипных кабелей и запишите на отдельную бумажку, с которой вы потом пойдете в магазин. Если вы меряли достаточно точно, запас на каждый тип кабеля можно предусмотреть небольшой — метров 5, если приблизительно, то побольше, метров 15.

На чертеже, выделите места, где несколько кабелей будут проходить вместе, запишите длину этих участков и кабели, которые будут там проходить. В магазине, при покупке кабель-каналов дайте эту информаци продавцу и попросите его подобрать подходящий размер. Что касается отельно идущих кабелей, то по ним все ясно:

ВВГнг-LS 3х1,5 и 3 х 2,5 — кабель канал 16х16;
ВВГнг-LS 3х4 и 3х6 — кабель канал 25х25.

В местах, где кабель будет ответвляться, например на розетку, или на светильник, потребуется установка распределительных коробок. Если в коробку будет заходить три кабеля, достаточно будет коробки размером 75х75, если четыре или пять — 100х100. Кабель лучше всего соединять клеммами WAGO серии 2273 (см. фото).

Для крепления к деревянной стене распредщитка, кабель-каналов, ответвительных коробок, розеток, выключателей и светильников понадобятся саморезы, например черные 3,5 х 25 мм. Лучше сразу взять килограмма 2 — 3. Работу по их вкручиванию сильно ускорит аккумуляторный шуруповерт.

Если с вертикально идущими кабель-каналами все ясно, то горизонтальные лучше всего использовать немного иного типа, например в виде плинтусов. Так вы решите сразу две задачи: проложите кабель и украсите стык стены с полом.
