Электрическая энергия уже достаточно давно используется в схемах сигнализации. Первыми бытовыми электрическими приборами как раз и были устройства сигнализации — дверные звонки. В дальнейшем спектр применения электричества значительно расширился. На смену сигнализации, управляемой вручную, пришла автоматическая, первые образцы которой буквально сигнализировали о каком-либо событии зажженной лампочкой или сиреной, а последующие и предпринимали определенные действия, обнаруживая зачатки «искусственного разума».

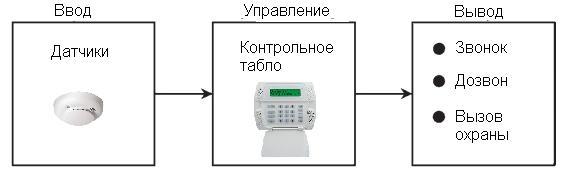

Хотя в заголовке этого обзора-руководства я разграничил охранную и пожарную сигнализации, особенной разницы в их устройстве нет. Базовые принципы едины для любой разновидности передачи оповещений по проводам. Давайте взглянем на диаграмму, описывающую устройство любой сигнализации:


Датчики это устройства, которые преобразуют некое событие в электрический сигнал. Этот сигнал можно передать по проводам к блоку контроля и управления. В зависимости от типа сигнализации, датчики могут быть очень разными. Например, для пожарной сигнализации используются сенсоры, улавливающие повышение температуры, наличие в воздухе дыма, угарного и природного газов, а для охранной устанавливаются датчики, реагирующие на открытие дверей и окон, движение в охраняемой зоне, давление на охраняемые участки пола, пересечение невидимых барьерных лучей и другие.

Контрольное табло используется для индикации режима работы сигнализации, то есть о том, включена она или нет, сработали датчики или все спокойно, а также для управления этим режимом. Кроме этого, вместе с табло обычно конструктивно объединяют источник резервного питания (аккумулятор) и модем, проводной либо GSM для оповещения удаленных устройств, к примеру посылки смс-сообщения на мобильный телефон хозяина дома или сигнала тревоги на пульт вневедомственной охраны.

Устройства вывода это звонок, сирена или лампочка, которые оповещают о том, что случилось некое событие. Строго говоря, к устройству вывода относится и модем, о котором я уже написал выше.

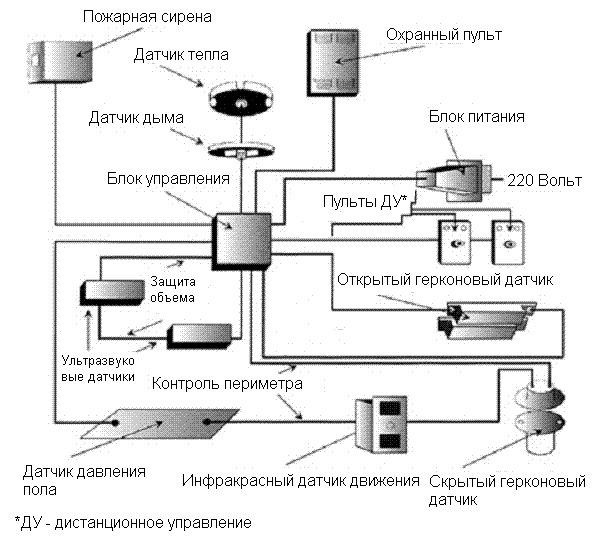

Для того, чтобы у нас сложилась цельная картина типичной системы охранно-пожарной сигнализации, давайте взглянем на рисунок ниже.


В этой схеме цепи охранной и пожарной сигнализации контролируются единым блоком управления, что намного удобнее в плане обслуживания, но, к сожалению в нашей стране пока не так распространено по той причине, что производители каждого из типов сигнализации «тянут одеяло на себя», в результате чего в доме или квартире устанавливаются две независимые друг от друга системы, каждая со своим пультом управления и источником питания. Но для ясности понимания я привел именно совместную схему, тем более, что со временем она станет для нашей страны, также как уже стала для стран Европы и Северной Америки обычным делом.

Итак, взглянем на схему. Цепи пожарной сигнализации состоят из самих кабелей, которые по нормам должны быть огнеупорными, к примеру, заключенными в стальную трубу или с индексом -FR и датчиков тепла и дыма. Датчик тепла это простой биметаллический расцепитель, который размыкает цепь при превышении той тепературы воздуха, на которую он откалиброван. То, что он сигнализирует о перегреве именно размыканием хорошо тем, что позволяет отследить нарушение целостности линии сигнализации, при ее разрыве сигнализация сработает так же, как и при пожаре. Нужно отличать биметаллические датчики тепла от устаревших, с легкоплавкой проволочкой, которая плавилась и разрывом цепи давала знать о пожаре. Их легко узнать по размеру и характерному внешнему виду: конуса с прорезями.

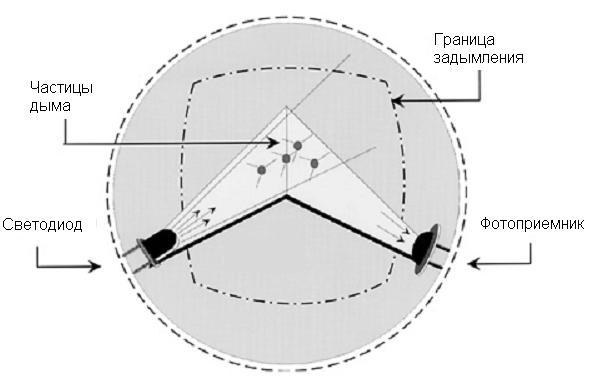

Датчик дыма, которым зачастую и напрасно пренебрегают в дешевых разновидностях пожарной сигнализации, улавливает взвешенные в воздухе мелкие частички сажи, то есть попросту дым. Он устроен так:


Воздух помещения при нагреве поднимается вверх, к потолку, на котором закреплен датчик. Он попадает внутрь корпуса датчика, где устроена измерительная «камера» небольшого объема. В камере установлены светодиод и фотоприемник. Если в камеру попадает чистый воздух, то свет, исходящий от светодиода без помех достигает фотоприемника и электронная схема остается в спящем режиме. При попадании в зону контроля дыма, часть света рассеивается, и начинка датчика регистрирует задымление, посылая сигнал «пожар» на блок управления.

По типу питания эти датчики бывают автономными и с проводным питанием. Автономные датчики питаются от батареек, которые раз в полгода нужно менять, зато они не требуют отдельной линии питания. Для еще большей автономности и универсальности можно приобрести датчики, которые посылают сигнал о пожаре не по проводам, а радиосигналом, но они стоят ощутимо дороже, как и способные принять этот сигнал блоки управления.

Датчики для охранной сигнализации, в отличие от пожарных работают не все время, а только после постановки системы на охрану, к примеру, если хозяева дома на какое-то время уезжают и оставляют дом без присмотра. Они делятся на две группы — датчики периметра и датчики объема. Датчики периметра отслеживают проникновение через условную границу охраняемой территории — периметр, и реагируют на открытие дверей и окон.

Датчик, фиксирующий открытие двери или окна может быть контактным, наподобие концевиков в дверях автомобиля и бесконтактным на герконовом реле. Герконовый датчик намного надежнее и эстетичнее. Он работает так:




Внутри герметично запаянной колбы находятся гибкие контакты, которые могут изгибаться под действием магнитного поля. В нормальном состоянии эти контакты разомкнуты, но стоит поднести к ним магнит и они замыкаются. Пару «магнит-геркон» очень удобно применять для отслеживания положения двери или окна. Установленный на подвижном элементе (двери или створке окна) магнит замыкает цепь, но стоит открыть дверь или окно, как цепь разорвется и сработает сигнализация.

Если изобретательный злоумышленник сумеет преодолеть первый «эшелон» защиты в виде датчиков периметра, внутри помещений его лучше всего подстеречь датчиками объема — инфракрасным датчиком движения, датчиком давления пола и ультразвуковым объемным датчиком. Обмануть эти устройства намного сложнее, и как правило их установки достаточно, чтобы быть уверенным в обнаружении любого проникновения в ваше жилище.

Установку охранной и пожарной сигнализации лучше всего производить на этапе капитального ремонта или строительства, так как провода сигнализации должны быть надежно укрыты от посягательств нежелательных «мастеров». Разумеется, места установки датчиков, панелей управления и прочих устройств сигнализации должны быть спроектированы с учетом требований безопасности, функциональности и эстетики, то есть на эти системы должен быть проект, пусть не официальный, тем более что их чаще делают для «отписки», но составленный хорошим специалистом, для которого оснащение вашего дома не будет дебютом.
