Если вам повезло и вы стали обладателем частного дома или дачи, либо всерьез озаботились электроснабжением уже имеющегося дома, в первую очередь вам придется столкнуться с вводом электричества от имеющихся магистральных проводов (будем считать, что они есть).
После преодоления всех административных препонов (от дружеского застолья с электриком до долгих скитаний по инстанциям), мы можем приступать к подведению электричества. Что нам понадобится?
В первую очередь - сам провод. Давным-давно, для ввода в дом использовались голые алюминиевые провода, чуть позже правила обязали протягивать только изолированные провода в ПВХ изоляции. Но в настоящее время, правила устройства электроустановок (ПУЭ), в пункте 2.4.13. четко оговаривают:
"На ВЛ должны, как правило, применяться самонесущие изолированные провода (СИП). СИП должен относиться к категории защищенных, иметь изоляцию из трудносгораемого светостабилизированного синтетического материала, стойкого к ультрафиолетовому излучению и воздействию озона".
А чуть ниже - в таблице 2.4.1 указывается, что минимальное сечение такого провода должно быть не ниже 16 мм2. Это нужно по двум причинам - во-первых потому, что провод должен выдерживать вес наледи и не обрываться, а во-вторых потому, что на нулевой провод ответвления от линии является одновременно и заземляющим, и при меньшем сечении он просто не сможет обеспечить нужную безопасность.
Итак, с проводом мы определились - это СИП, сечением не меньше 16 квадрат. Как правило, именно 16 квадрат достаточно, так как он позволяет пропустить по одной фазе до 14 кВт мощности, а больше вам и не дадут.
Если нужна большая мощность, ее придется "забирать" из линии по трем фазам, а здесь провод СИП 16 позволит пропустить уже 42 кВт. При большей необходимой мощности линия рассчитывается индивидуально, а это долгая история.
Теперь поговорим о том, каким образом этот провод крепить и присоединять. Для провода СИП были разработаны специальные крепежи и соединители, позволяющие осуществить монтаж с минимумом инструментов. Минимальный комплект для ввода в дом, с длиной пролета меньше 25 метров, состоит из:
Разумеется, точные марки этих изделий могут быть другими, главное, чтобы они были по сути тем же самым.
Монтируется это все как на рисунке справа:
Если длина пролета превышает 25 метров, потребуется установка одной или нескольких промежуточных опор. Согласно ПУЭ, пункт 2.4.53:
"Промежуточные опоры должны быть рассчитаны на следующие сочетания нагрузок:
одновременное воздействие поперечной ветровой нагрузки на провода,
свободные или покрытые гололедом, и на конструкцию опоры, а также нагрузки от тяжения проводов ответвлений к вводам, свободных от гололеда или частично покрытых гололедом (по 2.4.12);
на нагрузку от тяжения проводов ответвлений к вводам, покрытых гололедом, при этом допускается учет отклонения опоры под действием нагрузки;
на условную расчетную нагрузку, равную 1,5 кН, приложенную к вершине опоры и направленную вдоль оси ВЛ".
Так что опора должна быть достаточно прочной, и это не прихоть, а жесткая необходимость.
Случай, когда электросчетчик находится внутри дома, наиболее благоприятный, как с точки зрения кошелька владельца, так и с позиции надежности и долговечности. Но в России нередко выставляется жесткое требование об установке счетчика на столб линии электропередачи. В этом случае подключение провода СИП будет несколько иным. Вначале, от линии электропередачи, коротким отрезком кабеля (или того же СИПа) выполняется спуск к ящику со счетчиком и автоматом. А затем, после счетчика выводится провод СИП и идет к дому.
Нужно помнить еще один момент - счетчики с жидкокристаллическим индикатором, например все многотарифные, на морозе перестают показывать, поэтому в случае установки такого счетчика на столб придется предусмотреть обогрев щитка. В простейшем случае это 60-Ваттная лампа, но можно использовать и профессиональные системы обогрева. Разумеется, щиток для уличной установки должен быть герметичным (степень защиты не ниже IP44).
Со стороны дома, провод СИП можно ввести двумя способами. Можно ввести его прямо в дом, к распределительному щитку, либо сделать переход с СИПа на медный кабель (это можно сделать с помощью зажима Р645 или обычных соединительных "орехов"), например ВВГнг 2х6 и ввести в дом уже его. И в том и в другом случае, если провод пропускается сквозь деревянную стену, проход должен быть сделан через стальную или медную гильзу, для пожарной безопасности.
После преодоления всех административных препонов (от дружеского застолья с электриком до долгих скитаний по инстанциям), мы можем приступать к подведению электричества. Что нам понадобится?
В первую очередь - сам провод. Давным-давно, для ввода в дом использовались голые алюминиевые провода, чуть позже правила обязали протягивать только изолированные провода в ПВХ изоляции. Но в настоящее время, правила устройства электроустановок (ПУЭ), в пункте 2.4.13. четко оговаривают:
"На ВЛ должны, как правило, применяться самонесущие изолированные провода (СИП). СИП должен относиться к категории защищенных, иметь изоляцию из трудносгораемого светостабилизированного синтетического материала, стойкого к ультрафиолетовому излучению и воздействию озона".
А чуть ниже - в таблице 2.4.1 указывается, что минимальное сечение такого провода должно быть не ниже 16 мм2. Это нужно по двум причинам - во-первых потому, что провод должен выдерживать вес наледи и не обрываться, а во-вторых потому, что на нулевой провод ответвления от линии является одновременно и заземляющим, и при меньшем сечении он просто не сможет обеспечить нужную безопасность.
Итак, с проводом мы определились - это СИП, сечением не меньше 16 квадрат. Как правило, именно 16 квадрат достаточно, так как он позволяет пропустить по одной фазе до 14 кВт мощности, а больше вам и не дадут.
Если нужна большая мощность, ее придется "забирать" из линии по трем фазам, а здесь провод СИП 16 позволит пропустить уже 42 кВт. При большей необходимой мощности линия рассчитывается индивидуально, а это долгая история.
Теперь поговорим о том, каким образом этот провод крепить и присоединять. Для провода СИП были разработаны специальные крепежи и соединители, позволяющие осуществить монтаж с минимумом инструментов. Минимальный комплект для ввода в дом, с длиной пролета меньше 25 метров, состоит из:
- Провод СИП
- Зажим анкерный DN 123 - 2 шт
- Зажим ответвительный (прокалывающий) Р645 - 2 шт
- Кронштейн крепежный CS10.3 - 2 шт.
- Монтажная лента перфорированная - 2 м
- Набор гаек, шайб и болтов.
Разумеется, точные марки этих изделий могут быть другими, главное, чтобы они были по сути тем же самым.

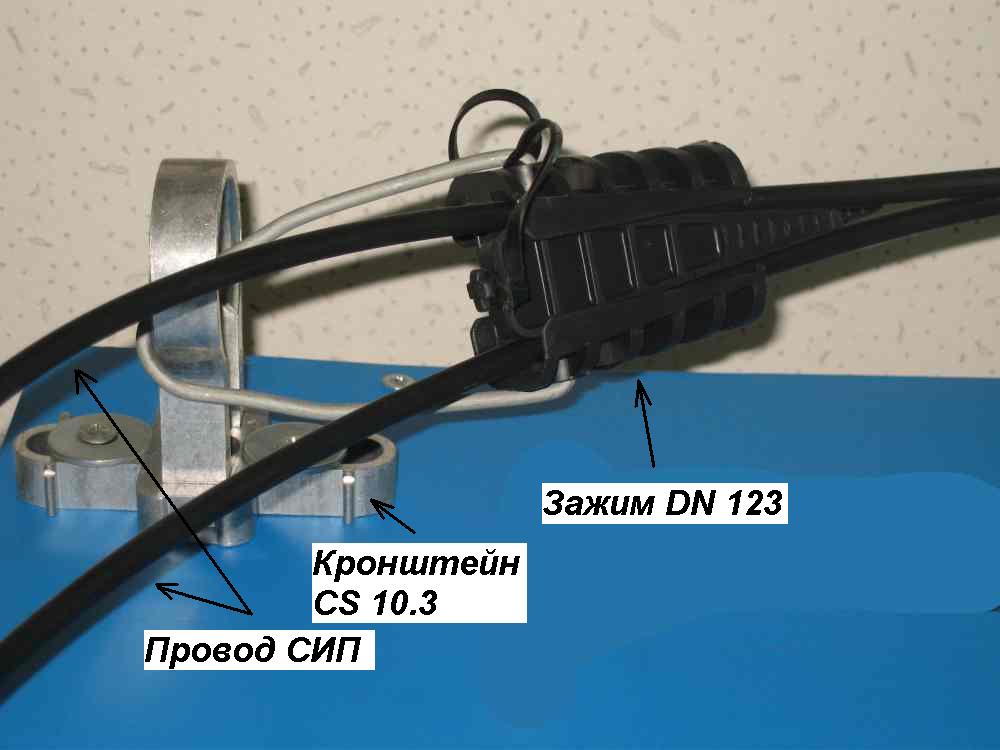

Монтируется это все как на рисунке справа:
Если длина пролета превышает 25 метров, потребуется установка одной или нескольких промежуточных опор. Согласно ПУЭ, пункт 2.4.53:
"Промежуточные опоры должны быть рассчитаны на следующие сочетания нагрузок:
одновременное воздействие поперечной ветровой нагрузки на провода,
свободные или покрытые гололедом, и на конструкцию опоры, а также нагрузки от тяжения проводов ответвлений к вводам, свободных от гололеда или частично покрытых гололедом (по 2.4.12);
на нагрузку от тяжения проводов ответвлений к вводам, покрытых гололедом, при этом допускается учет отклонения опоры под действием нагрузки;
на условную расчетную нагрузку, равную 1,5 кН, приложенную к вершине опоры и направленную вдоль оси ВЛ".
Так что опора должна быть достаточно прочной, и это не прихоть, а жесткая необходимость.
Случай, когда электросчетчик находится внутри дома, наиболее благоприятный, как с точки зрения кошелька владельца, так и с позиции надежности и долговечности. Но в России нередко выставляется жесткое требование об установке счетчика на столб линии электропередачи. В этом случае подключение провода СИП будет несколько иным. Вначале, от линии электропередачи, коротким отрезком кабеля (или того же СИПа) выполняется спуск к ящику со счетчиком и автоматом. А затем, после счетчика выводится провод СИП и идет к дому.
Нужно помнить еще один момент - счетчики с жидкокристаллическим индикатором, например все многотарифные, на морозе перестают показывать, поэтому в случае установки такого счетчика на столб придется предусмотреть обогрев щитка. В простейшем случае это 60-Ваттная лампа, но можно использовать и профессиональные системы обогрева. Разумеется, щиток для уличной установки должен быть герметичным (степень защиты не ниже IP44).
Со стороны дома, провод СИП можно ввести двумя способами. Можно ввести его прямо в дом, к распределительному щитку, либо сделать переход с СИПа на медный кабель (это можно сделать с помощью зажима Р645 или обычных соединительных "орехов"), например ВВГнг 2х6 и ввести в дом уже его. И в том и в другом случае, если провод пропускается сквозь деревянную стену, проход должен быть сделан через стальную или медную гильзу, для пожарной безопасности.
