19.06.2012
Популярность тематики светодиодного освещения с каждым годом нарастает, как в России, так и во всем мире. Это неудивительно, ведь светодиод - это не только экономичный и компактный, но еще и очень долговечный источник света. Используя миниатюрные кристаллы светодиодов, можно реализовать самые смелые фантазии дизайнера.
Одним из вариантов применения светодиодов можно назвать светодиодные ленты. Они представляют собой гибкую изоляционную подложку, в которую вклеиваются токопроводящие дорожки, токоограничивающие резисторы и сами светодиоды, разной мощности и разного цвета. По сути, лента является законченным устройством, к которому нужно только подвести электропитание, обычно постоянное напряжение 12 Вольт, но бывают ленты и на 24 Вольт и даже на переменное напряжение 220 Вольт. Это очень удобно для автотюнеров, ведь светодиодную ленту можно подключать непосредственно к бортовой сети автомобиля.
Для удобства монтажа, с задней стороны светодиодная лента снабжается клейким слоем высокой липкости, который позволяет смонтировать ее буквально за несколько минут и на почти любой гладкой поверхности - дереве, стали, пластике, стекле и т. д. Еще одним важным преимуществом ленты со светодиодами можно назвать то, что она режется почти произвольно, буквально через каждые 3-4 см. Благодаря этому, можно подогнать длину ленты под любой нужный размер мебели или ниши, которую предполагается осветить.

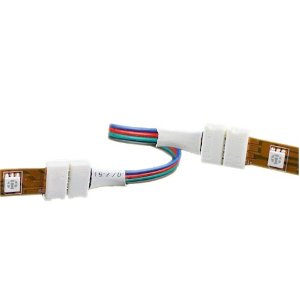

В том случае, когда необходимо соединить несколько кусков ленты, например когда линия освещения поворачивает под углом 90 градусов, или длина прямого участка превышает 5 метров, можно их просто спаять, короткими отрезками провода, либо приобрести специальные переходники, которые монтируются голыми руками, без инструментов.
Важно помнить, что при длине более 3 метров, светодиодную ленту нужно подключать к источнику питания как минимум в двух точках, например в начале и конце, иначе, из-за падения напряжения на дорожках ленты, яркость последних в ряду светодиодов будет заметно меньше.
Кроме просто осветительных светодиодов, тепло- и холодно-белого света, выпускаются также чисто декоративные ленты, зеленого, синего и красного цветов, либо трехцветные, обозначаемые "RGB". Для их подключения лент RGB, кроме блока питания потребуется особое устройство - контроллер, который управляется своим пультом. Контроллеры бывают двух основных типов - с управлением инфракрасным сигналом (как у телевизора), либо по радиоканалу. Радиоканальный контроллер стоит дороже инфракрасного, но зато позволяет управлять режимом работы ленты на большем расстоянии и при отсутствии прямой видимости.

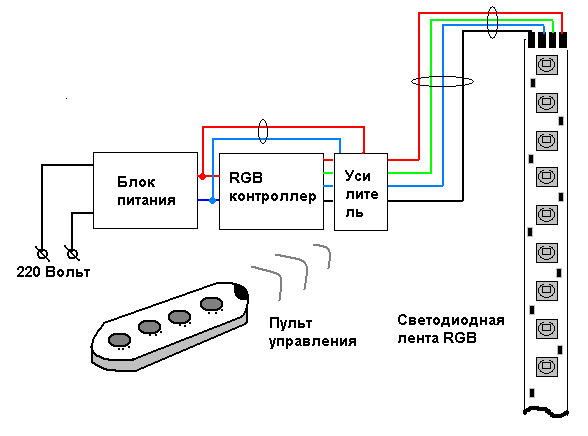

Как и при выборе блока питания, контроллер следует подбирать, ориентируясь на суммарную мощность ленты. Если мощность ленты превышает допустимую мощность контроллера, можно воспользоваться RGB-усилителем, который включается между контроллером и лентой. Схема в результате должна получиться такой как на рисунке справа. Эту же схему вы можете использовать и для подключения трехцветной ленты без усилителя, в этом случае контроллер подключается к ленте напрямую.
Разумеется, стоимость RGB-ленты, со всей обвязкой значительно выше простой осветительной, но за это вы получаете не только возможность произвольно менять тон подсветки, но и управлять режимом ее работы: мигание, плавные переходы и так далее. Да и просто возможность включить подветку не вставая с дивана многого стоит.
В заключение своего мини-обзора, дам рекомендацию: ленты лучше всего монтировать так, чтобы сами светодиоды были не видны, иначе их свет будет неприятно резать глаза.
Евгений Потапчук
